产品概述

       当前，根据《高压电力用户用电》国家标准要求，对于未配置集控站或监控中心的电力用户，10kV电压等级且变压器容量在630kVA及以上的配电室，必须安排全天24小时专人值班，且每班不少于2人（含1名值 长）。然而，传统人工值守模式面临严峻挑战：一方面，用工难、用工贵问题突出，尤其是电气专业运维人员招聘困难，导致实际配置的值班人员数量常低于国标要求，存在显著的合规性风险，用户可能面临违规经济处罚；另一方面，传统运维手段单一、人员费用高企、整体运维效率低下。为了有效解决这些问题并顺应行业发展趋势，变电站运维亟需向“无人值班、少人值守”的智能化新模式转型，这必然对提升变电站自身智能化水平以及配套建设集控站或监控中心提出了迫切需求。

建设意义

1、对接调度中心

为调度中心提供综合辅控系统数据信息，业务需要时远程调阅数据，实现更高效的作业操作。

2、对接运维平台

为运维业务提供多样化巡检统筹，实时智能监测、故障监测，提前预警。

3、变电站辅控设备集中监控

集中展示设备状态、环境状态、智能周边界控、系统状态集中展示。

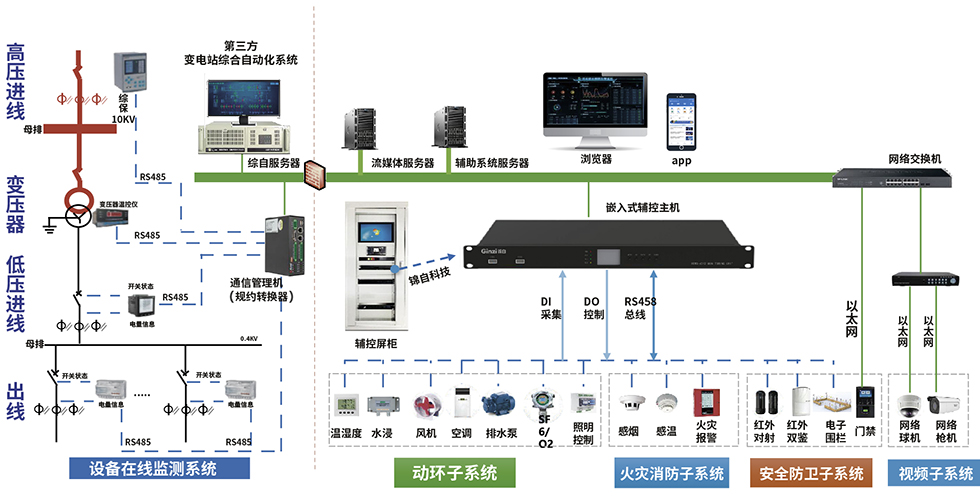

系统拓扑图

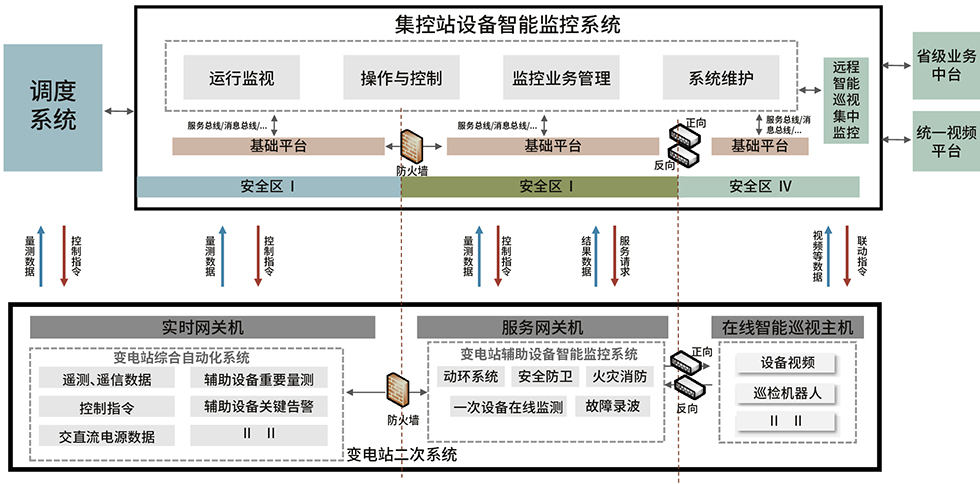

系统架构图

动环子系统监测功能

   1.重要场所和设备的工作环境监测（如：温度、湿度、漏水、水位、有害气体、含氧量、风速风向、风机、照明等），系统可以和门禁、监控、设备控制等进行联动。

   2.当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，系统可设置定时自动通风

   3.当出现异常时，可及时显示、报警，并可通过通信IP网络将数据上传至上级调度中心。

   4.控制功能：系统提供空调、风机、灯光以及水泵等设备的控制功能。

火灾消防子系统监测功能

  1.通过接入消防主机，实现火灾自动报警及消防功能。

  2.烟雾、温感等火灾状态的实时监控。

  3.报警联动功能：本地声光报警，监控中心计算机报警，以及手机短信告警功能。并且可设置联动视频、门禁、灯光等子系统。

  4.系统可以直接接入烟雾探测器，也可以通过辅控主机的智能接口集成主流消防厂家设备。

安全防卫子系统监测功能

  1.在设定的布防时间内，实行入侵监控，并且可联动照明、监控以及门禁等系统。

  2.周界入侵告警信息的采集和传输。

  3.监测门禁系统的门状态、远程开门、报警、事件数据

  4.完善的事件记录，供事后查询。

视频子系统监测功能

1.实时图像监视功能;

2.可视对讲功能;

3.本地及远程控制功能;

4.录像功能;

5.视频识别及移动侦测;

6.告警管理功能;

7.智能视频分析;

8.报警广播功能;

9.日志查询。

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
