传统的风电或光伏电站采用分散设备如 PLC、防雷模块、PT、电流变送器、电压变送器等来完成对变压器的保护、测控和信息上传等功能。由于采用了多种辅助设备，使得整个系统接线故障点较多，调试、运行维护难度相对较大。同时牵涉多个厂家的设备使得产品在投运、调试和维护中的协调难度也比较大。

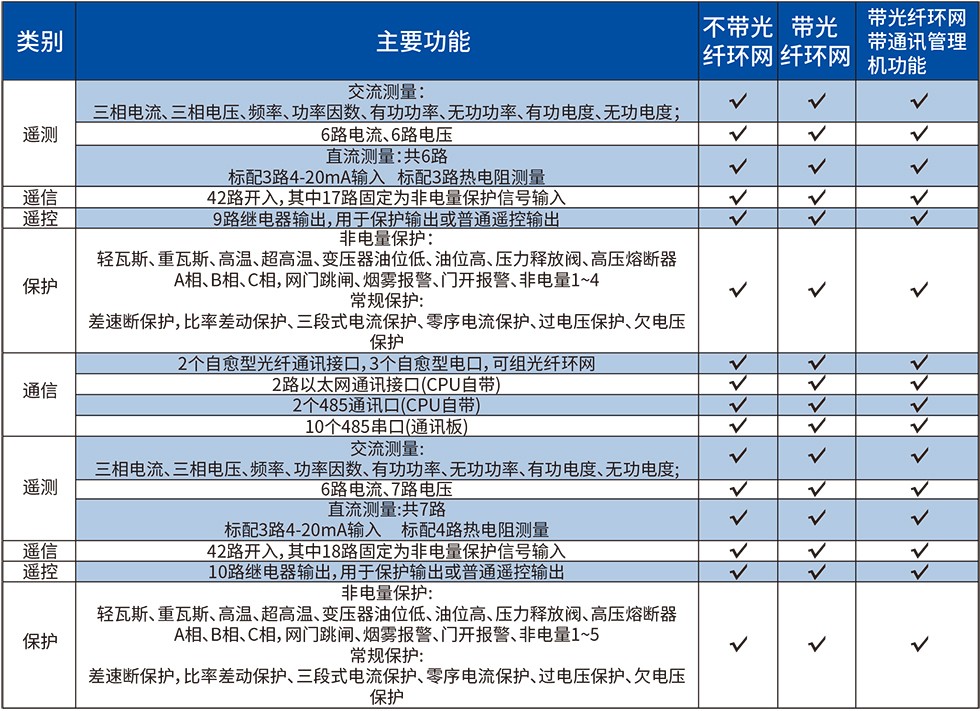

       锦自科技箱变智能保护测控装置，采用一体化集成架构，单机实现保护、测控、通讯管理核心功能。

       遥测：支持三相电气量(精度≤0.5%)及7路直流量(4-20mA/热阻)高精度采集。

       遥信：配置42路强电开入(含18路专用非电量保护，2500V光电隔离)。

       遥控：提供9路继电器输出(触点容量AC250V/8A)，执行保护跳闸及远程操作。

       通信（遥调）： 集成2×155Mbps光纤环网口(50km)、2×以太网口、12×RS485串口，支持Modbus/IEC 60870-5-103/104及61850(选配)规约，具备强大通讯管理能力。具备AC/DC 176-600V超宽电源适应性，显著简化传统离散设备架构，降低系统复杂性与运维成本，提升新能源箱变监控可靠性。

适用范围

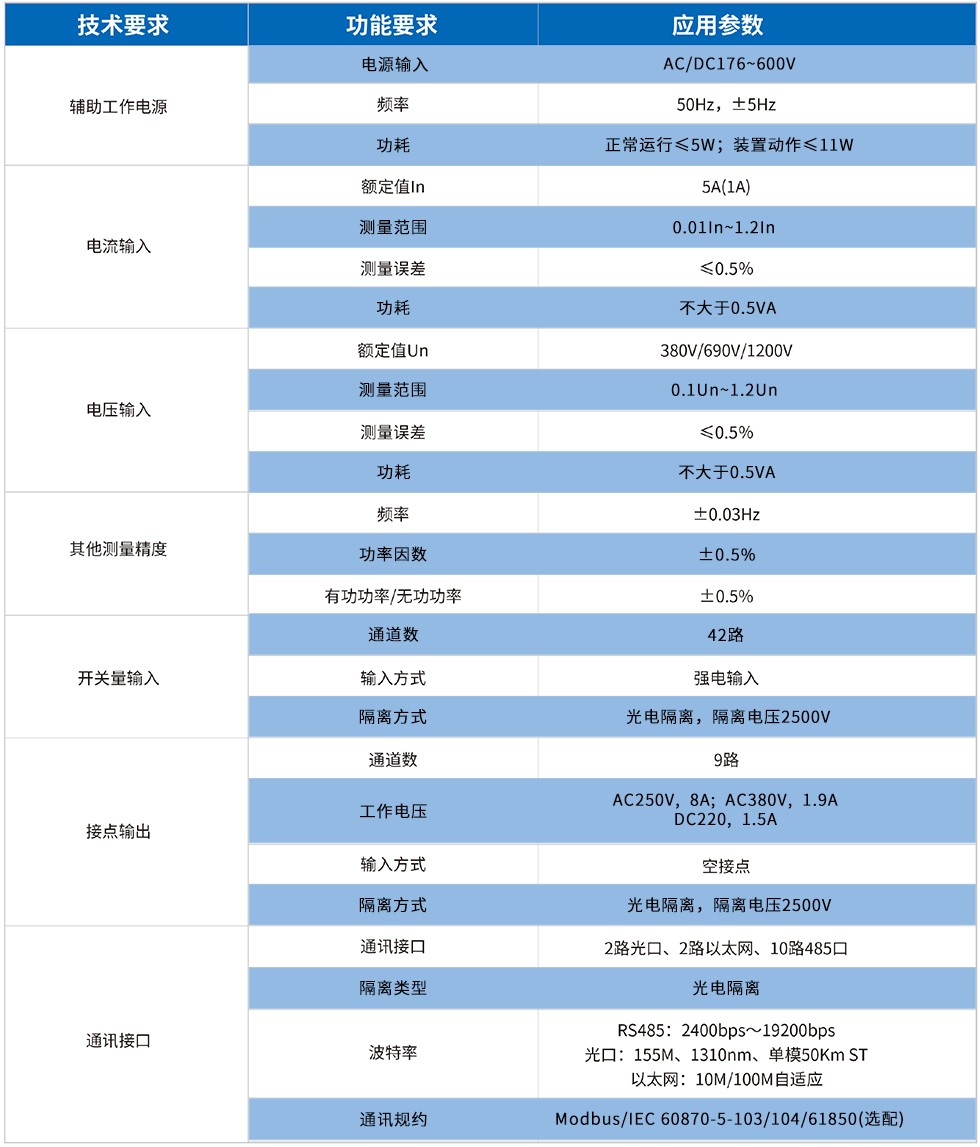

技术参数

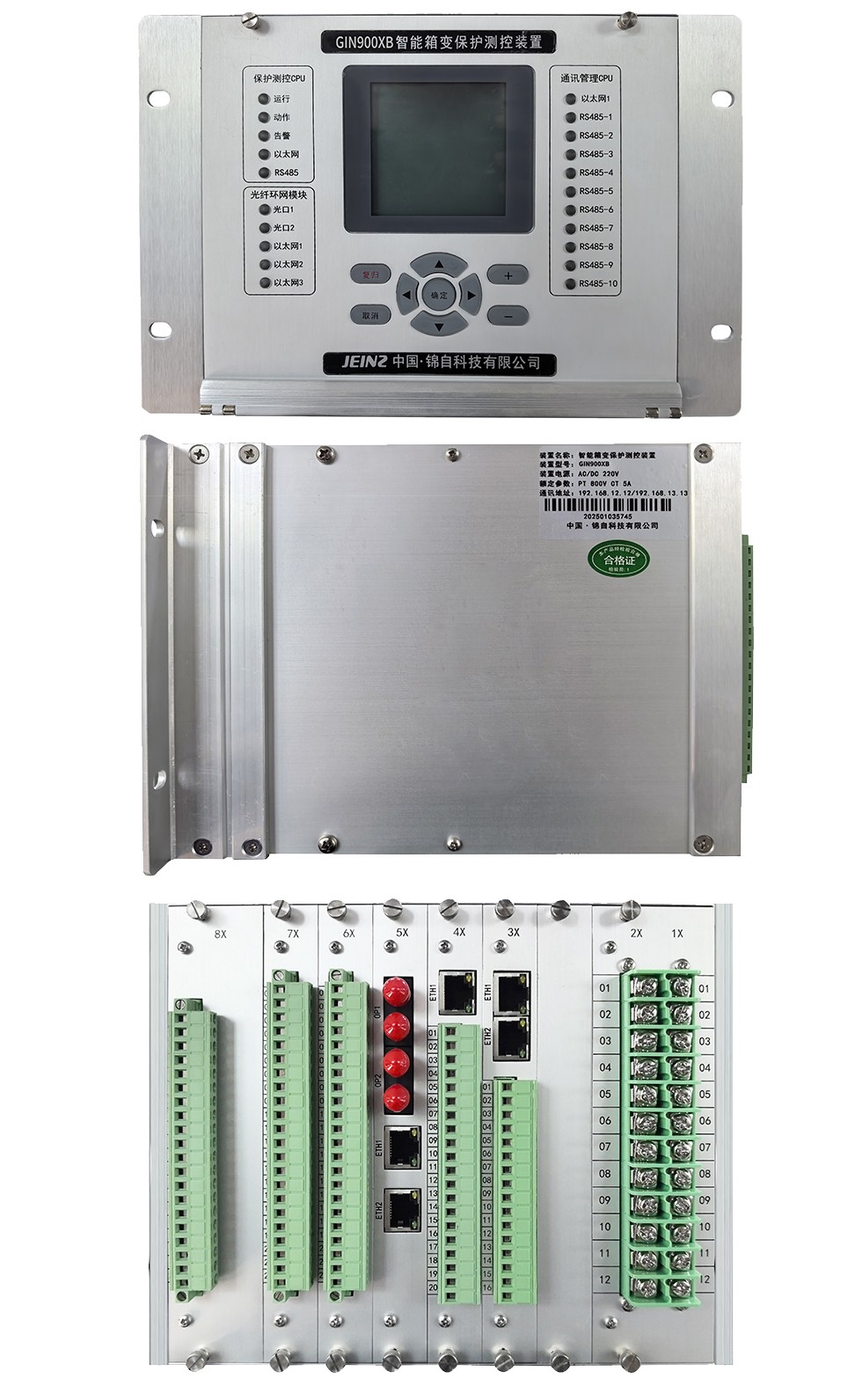

细节展示

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
