GIN1000Y一次调频控制终端是基于ARM64架构，采用国产处理器芯片，国产麒麟操作系统，支持电力多种通信协议采集与转发，满足电力调度应用要求，南向可以采集来自远动机，规约转换器、通讯管理机、逆变器数采、保护装置、逆变器等智能设备的数据，同时进行自动快速频率响应控制的功能，可实现与AGC系统协调控制,满足电网规定对控制指令叠加或闭锁控制逻辑的要求，满足电网公司对新能源电站一次频率响应功能的要求，同时系统具有友好的人机界面，可通过监控界面实时监测功率跟踪曲线及逆变器运行状态。

产品特点：

1.6个10/100M 自适应以太网接口，具备直通、交叉网线自适应功能；

2.4个RS-232/485串行接口，每个串行接口都配备数据接收、发送状态指示灯；

3.RS-232/485 工作模式自适应；

4.IRIG-B 对时；

5.8 路 DI；5 路 DO；

6.交流电压、频率采样；

7.提供 WEB控制台进行配置操作；

8.串行接口提供全面浪涌保护，每线提供超过 600W浪涌保护能力；

9.串行接口信号全部经过磁耦隔离，提供2KV隔离保护；

10.所有信号提供接触放电8KV、空气放电15KV的ESD保护；

11.网口 1.5KV 电磁隔离保护；

12.工业级产品，满足EMC 4级实验标准；

13.宽温设计，工作温度-40~70℃；

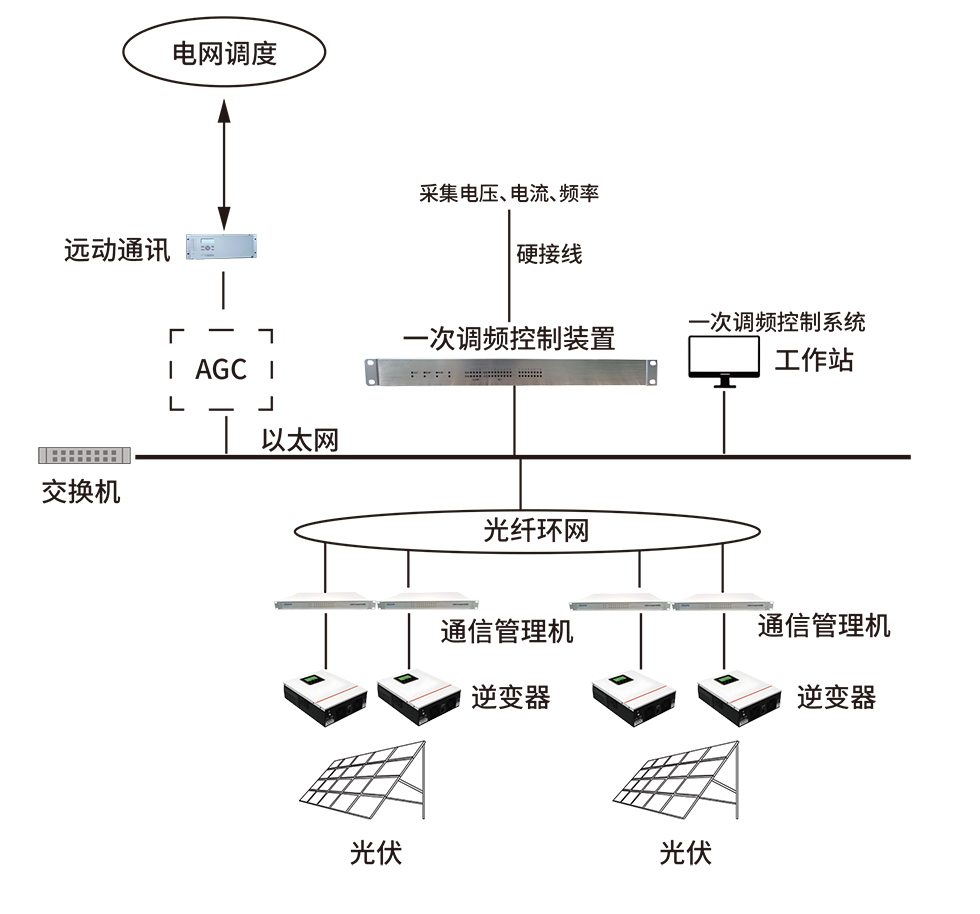

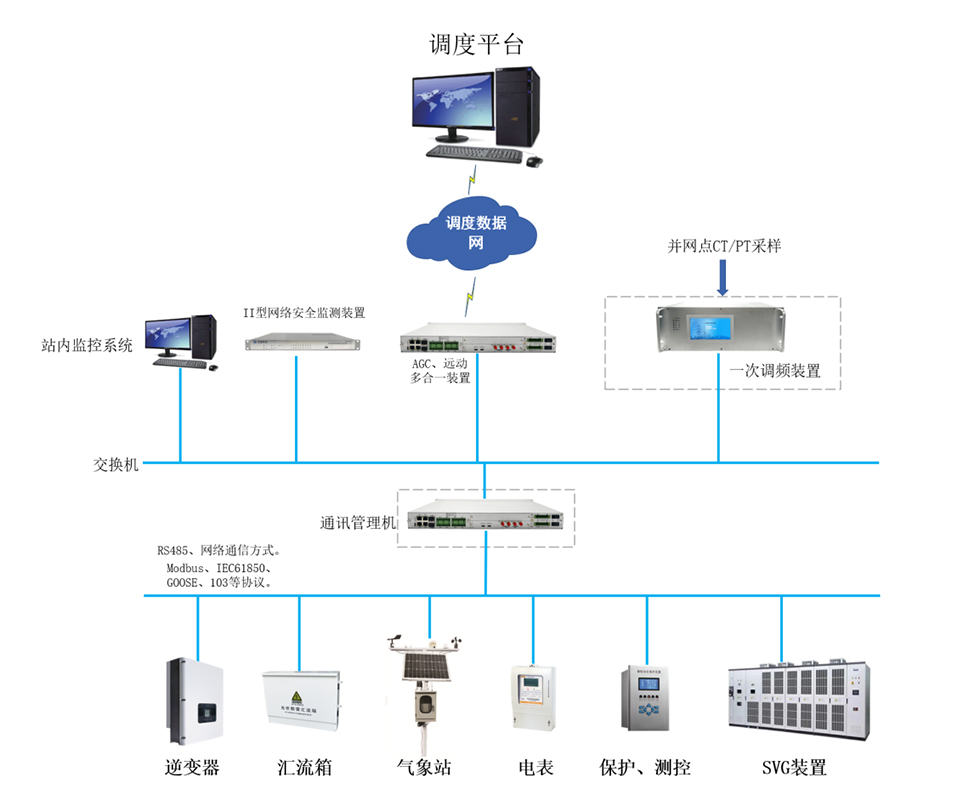

一次调频系统技术原理图

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
