随着新能源和直流输电大量投运，电网特性随之改变，引入了数 Hz到上千 Hz的非工频能量，现有以RTU、PMU为主的测量体系无法提供有效监测手段和足够分析数据。宽频测量将测量范围从50Hz工频扩展到 0-2500Hz，实时测量监测电网(间)谐波、同步相量以及各类功率振荡，基于边缘计算理念在变电站端进行宽频数据采集、存储与分析，将测量数据和分析结果传输至主站。宽频测量设备可部署于新能源、牵引负荷以及直流输电、柔性交流输电连接点，用以提升电网感知能力、防范振荡风险以及基于实测数据构建更精确的电力电子化电网模型和分析体系。

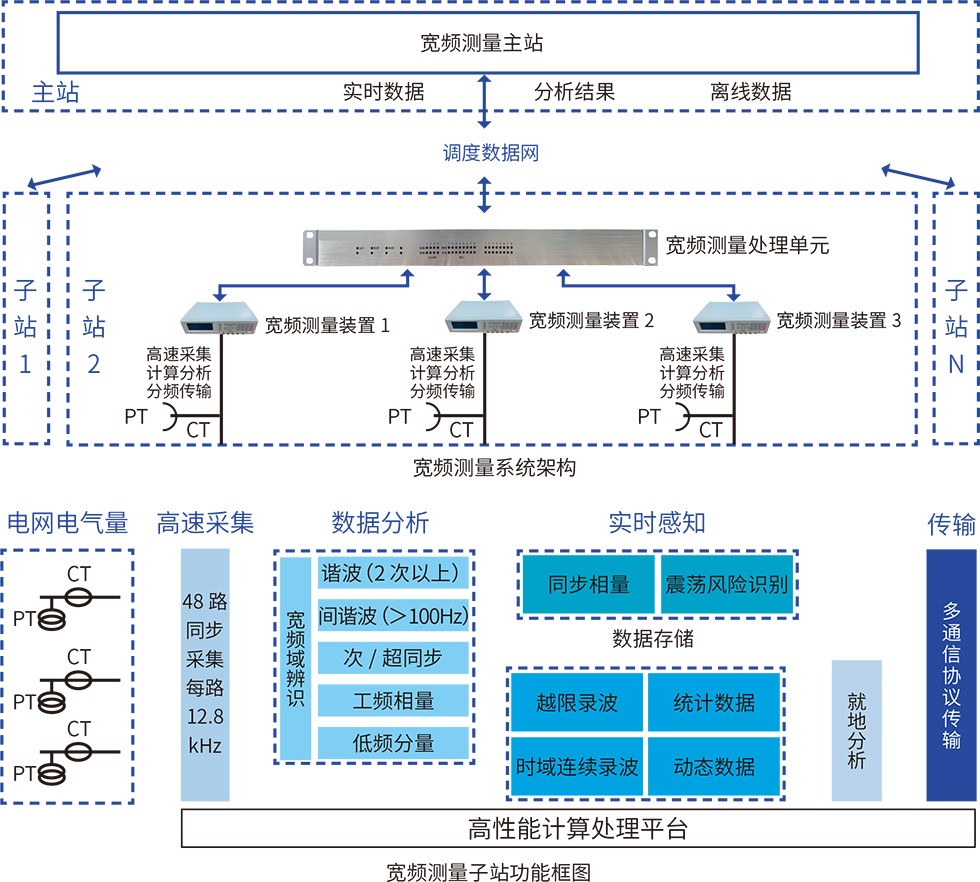

宽频测量系统由宽频测量终端、宽频测量处理单元装置和宽频测量主站三个部分组成，系统架构如下:

1）海拔高度：不超过2000m；
2）环境温度：-10℃~+40℃；
3）相对湿度：≤90%（25℃）；
4）地震烈度：不超过8度；
5）柜体限在室内使用，且环境干燥；
6）室内应无腐蚀金属和破坏绝缘的有害气体；
7）安装垂直倾斜度：不超过5°；
8）无强电磁场干扰与剧烈振动。

名称	型号	高（mm）	宽（mm）	深（mm）
内嵌式柜体	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜体尺寸、颜色、防护等级均可根据用户要求定制。
